उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | ड्रिलिंग मड मोटर | मूल: | हेबै, चीन |
|---|---|---|---|
| ब्रांड नाम: | JS | यांत्रिक परीक्षण रिपोर्ट: | प्रदान करना |
| टाइप: | डाउनहोल मोटर | प्रमाणन: | API |
| प्रमुखता देना: | HDD ड्रिलिंग मड मोटर,ड्रिलिंग मड मोटर PDM,PDM डाउनहोल मड मोटर के लिए |
||
परिचय

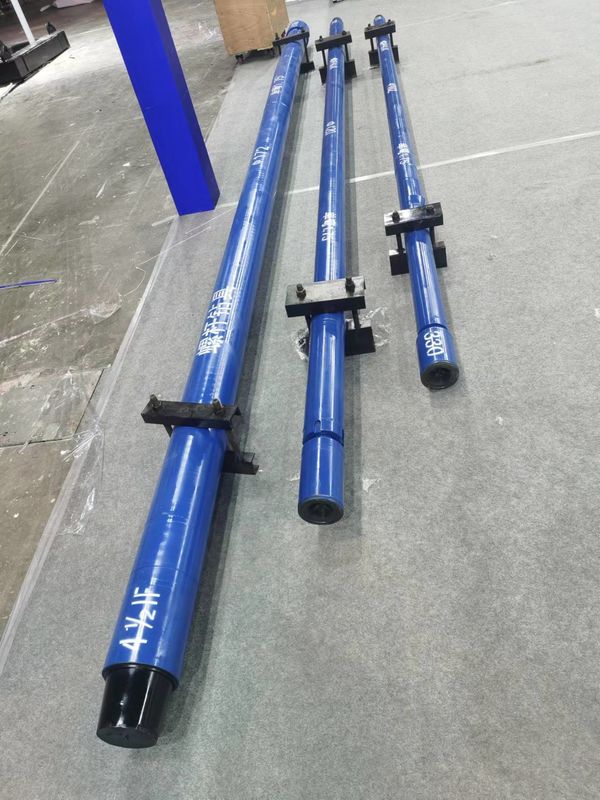

डाउन-होल मोटर मिट्टी द्वारा संचालित एक प्रकार का डाउनहोल ड्रिलिंग टूल है।कीचड़ पंप से कीचड़ बाईपास वाल्व के माध्यम से मोटर में प्रवेश करती है, और मोटर इनलेट और आउटलेट के बीच एक दबाव ड्रॉप बनाया जाता है, इस तरह की दबाव ड्रॉप मोटर रोटेटर को घुमाने के लिए ड्राइव करेगी, और टोक़ और रोटरी गति को सार्वभौमिक शाफ्ट और ट्रांसमिशन शाफ्ट द्वारा बिट तक संचारित करेगी। .डाउनहोल मोटर की संपत्ति मुख्य रूप से इसके संपत्ति मापदंडों पर निर्भर करती है।यह उत्पाद पारंपरिक तकनीक से उत्पन्न रोटरों की कोटिंग से बचने के लिए कोटिंग की उच्च और नई तकनीक का उपयोग करता है।इसकी ताकत और जीवन में काफी सुधार हुआ है।यह दिशात्मक ड्रिलिंग क्षैतिज ड्रिलिंग पर लागू होता है, सी
उत्पाद पैरामीटर
उत्पाद पैरामीटर: मुख्य डेटा और डाउनहोल मोटर के पैरामीटर
| टाइप | 5LZ73 7.0 | 5LZ89 7.0 | 5LZ95 7.0 | 7LZ95 3.5 | 9LZ95 7.0 | 5LZ120 7.0 | |
| छेद का आकार | मिमी | 95 ~ 121 | 114~152 | 118~152 | 118~152 | 118~152 | 149 ~ 200 |
| में |
33/4~43/4 |
41/2~6 | 45/8~6 | 45/8~6 | 45/8~6 | 57/8~77/8 | |
| धागा प्रकार | ऊपर |
23/8 "आरईजी |
23/8 "आरईजी | 27/8 "आरईजी | 27/8 "टीबीजी | 27/8 "आरईजी | 31/2 "आरईजी |
| नीचे |
23/8 "आरईजी |
23/8 "आरईजी | 27/8 "आरईजी | 27/8 "आरईजी | 27/8 "आरईजी | 31/2 "आरईजी | |
| नोजल प्रेशर ड्रॉप | एमपीए | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 3.5 | 1.4 ~ 7 | 1.4 ~ 7 |
| सिफारिश प्रवाह | एल/एस | 3 ~ 8 | 3 ~ 8 | 7~12 | 7~11 | 6 ~ 10 | 9 ~ 14 |
| बिट रोटरी | आर / मिन |
109~291 |
95 ~ 200 | 90 ~ 195 | 120 ~ 240 | 90 ~ 200 | 95 ~ 200 |
| मोटर का दबाव गिरना | एमपीए |
2.4 |
2.4 | 3.2 | 2.4 | 2.4 | 3.2 |
| वर्किंग टॉर्क | समुद्री मील दूर |
460 |
628 ~ 838 | 1260 ~ 1630 | 723 ~ 960 | 750 ~ 1020 | 1480 ~ 1820 |
| लैगिंग टॉर्क | समुद्री मील दूर |
650 |
1300 | 2200 | 1500 | 1550 | 2440 |
| निर्गमन शक्ति | किलोवाट |
4.7 ~ 12.5 |
7.3~15.3 | 13.6~29.5 | 18 ~ 24 | 8.3 ~ 18.5 | 16.4~34.5 |
| अनुशंसित बिट वजन | टी |
4.7 ~ 12.5 |
2.0 | 2.5 | 1.0 | 2.5 | 3 |
| अधिकतम बिट वजन | टी |
2.5 |
3.0 | 5 | 1.5 | 5 | 5 |
| लंबाई (मिमी) |
सीधा |
3450 |
3570 | 4450 | 2500 | 3590 | 5085 |
| एकल वक्र |
3450 |
4675 | 3590 | 5335 | |||
| वज़न (किलोग्राम) |
सीधा |
100 |
98 | 140 | 89 | 120 | 390 |
| एकल वक्र |
102 |
150 | 120 | 420 | |||
| टाइप | 5LZ165 7.0 | 5LZ165 7.0 | 5LZ172 7.0 | 5LZ197 7.0 | 5LZ210 7.0 | 5LZ244 7.0 | |
| छेद का आकार | मिमी | 213 ~ 251 | 213 ~ 251 | 213 ~ 251 | 251~311 | 251 ~ 375 | 311~445 |
| में | 83/8~97/8 | 83/8~97/8 | 83/8~97/8 | 97/8~121/4 | 97/8~143/4 | 121/4~171/4 | |
| धागा प्रकार | ऊपर | 41/2 "आरईजी | 41/2 "आरईजी | 41/2 "आरईजी | 51/2 "आरईजी | 65/8 "आरईजी | 65/8 "आरईजी |
| नीचे | 41/2 "आरईजी | 41/2 "आरईजी | 41/2 "आरईजी | 65/8 "आरईजी | 65/8 "आरईजी | 75/8 "आरईजी | |
| नोजल प्रेशर ड्रॉप | एमपीए | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 | 1.4 ~ 7 |
| सिफारिश प्रवाह | एल/एस | 20~28 | 20~28 | 25~35 | 25~57 | 35 ~ 50 | 50 ~ 75 |
| बिट रोटरी | आर / मिनट | 90 ~ 160 | 80 ~ 150 | 90 ~ 160 | 86 ~ 196 | 100 ~ 160 | 100 ~ 160 |
| मोटर का दबाव गिरना | एमपीए | 2.4 | 3.2 | 4.0 | 4.0 | 4.0 | 4.0 |
| वर्किंग टॉर्क | एनएम | 2750 ~ 3960 | 3860 ~ 4980 | 5860 ~ 6970 | 7800 ~ 9350 | 9980 ~ 11900 | 12870 ~ 13970 |
| लैगिंग टॉर्क | एनएम | 6300 | 8470 | 11550 | 18690 | 19600 | 23000 |
| निर्गमन शक्ति | किलोवाट | 31.6~56.2 | 37~69.4 | 60.4~107.4 | 70 ~ 160 | 115~183 | 140 ~ 225 |
| अनुशंसित बिट वजन | टी | 8 | 8 | 10 | 16 | 17 | 18 |
| अधिकतम बिट वजन | टी | 16 | 16 | 16 | 24 | 28 | 30 |
| लंबाई (मिमी) |
सीधा | 5930 | 6830 | 7230 | 8470 | 8400 | 9060 |
| एकल वक्र | 6180 | 7080 | 7480 | 8720 | 8660 | 9320 | |
| वज़न (किलोग्राम) |
सीधा | 742 | 820 | 930 | 1140 | 1460 | 1980 |
| एकल वक्र | 772 | 850 | 970 | 1195 | 1520 |
2050 |
|
समग्र ड्रिलिंग, क्लस्टर कुएँ, साइडट्रैक कुएँ और कुएँ वर्कओवर आदि
